讀懂立面圖的超能力get，從此擺脫圖盲

第一次接觸室內設計的你，這些圖就像是咒語，跟宇宙、大海一樣奧秘。以下三點，給初次讀室內設計立面圖的你，有了基礎，在討論空間規劃時會更有概念喔。不只想像力，還給你超能力!

一、立面圖是什麼?怎麼看?

從你的視角與房屋看過去的平行面，就是立面，想像一塊蛋糕，切開後，你看到的那一個橫切面。

隨方位變化，會有不同面向的立面圖，一個空間至少有四向立面圖(東-南-西-北)，常以A、B、C、D…向標示之，複雜的空間會產生多個軸向切面，立面圖的數量相當可觀，判讀需要對照立面的索引標示。

室內設計實踐於立體空間，單一平面圖無法正確傳達所有結構，所以需要立面圖來完整設計訊息，立面圖能將該視角的造型、高度規格，以及上下左右物品間距離關係，清楚呈現於圖上，同時註記設計細節與材料型號，是案場施作時最重要的依據。

二、立面圖上的尺寸，不容馬虎!

依循視角所標示方向，將平/立面圖相互參照，就能判讀出該區空間的設計樣貌。

▼電視牆平面圖+立面圖

上圖為平面，下圖為立面的對照，能理解其對應關係，天花高度、電視牆的櫃子造型、貓洞大小、內部收納等…都需要在圖面上仔細標註，確認每一個設計環節。

▼立面圖標註尺寸

立面圖上會標示，每一片門板、檯面及櫃體的尺寸，此時可以拉出捲尺實際感受，規劃是否符合使用習慣。

三、快看看!立面圖的內部規劃

▼更衣間平面+立面圖

除了尺寸，立面圖透漏的細節還包括內部配置與建材型號，未來裝修皆按此施作，同時也是完工驗收的依據。若對設計內容有疑問，在此階段儘早提出作調整，待完全確認後再開工，就可以減少工程無謂的修改虛耗。

▼圖面細部

進行室內設計討論時，若只有平/立面施工圖的呈現，對一般人而言，還是難以想像整個空間，因此還會加入3D示意圖做為溝通媒介。

▼3D示意圖

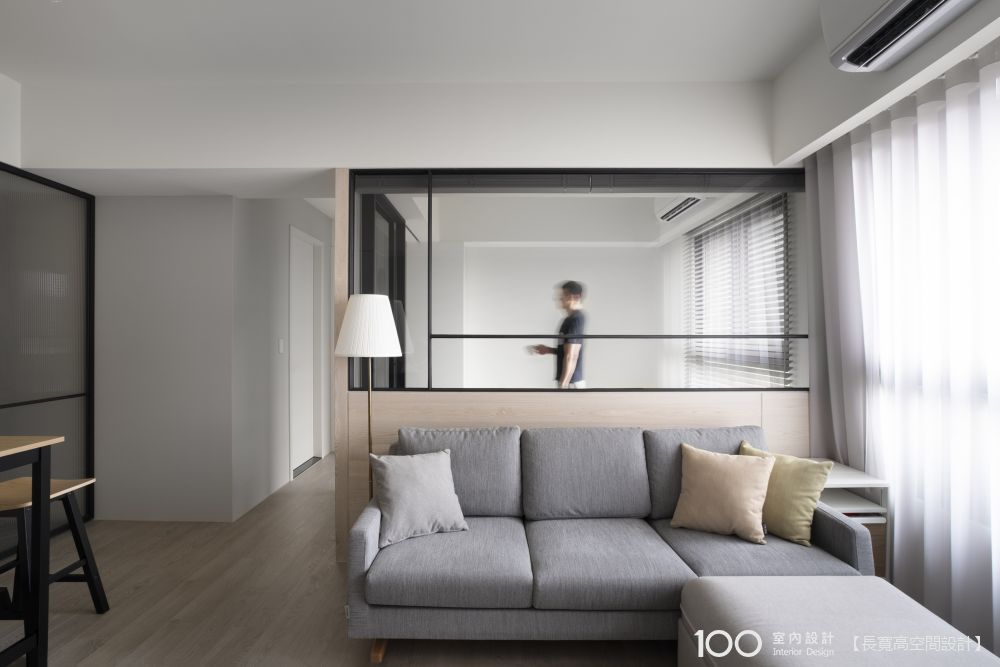

▼完工照

或針對重點區域，另外模擬材質與光影的渲染圖。

▼擬真渲染圖

▼完工照

初步了解圖面架構與表達方式後，與室內設計師溝通就能更順暢，成品也能趨近心目中的完美模樣唷!
